Bently Nevada 330130-080-01-05 3300 XL standaard verlengkabel

Korte introductie

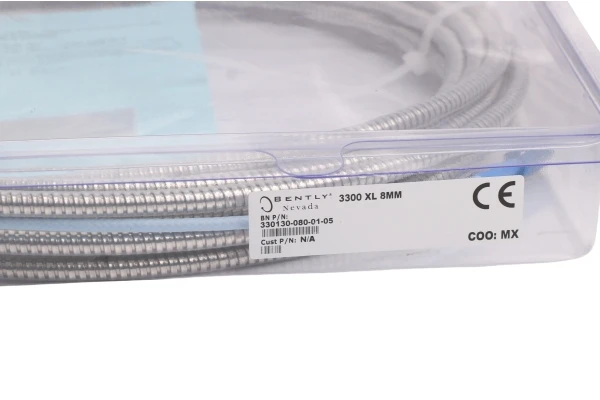

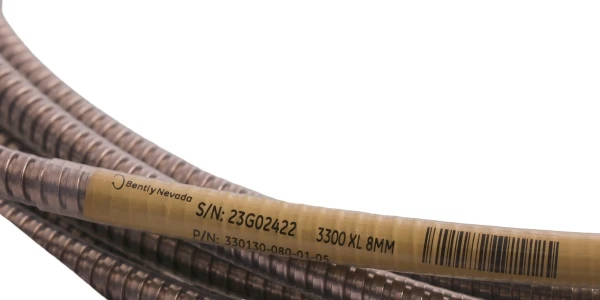

• Onderdeelnummer:330130-080-01-05
• Categorie: 3300 XL Standaard Verlengkabel
• A: Kabellengte: 8,0 meter (26,2 voet)
• B: Connectorbeschermer en kabeloptie: 01 Gepantserde kabel
• C: Goedkeuringsoptie door instanties: CSA-, ATEX-, IECEx-goedkeuringen
• Opmerking: Tenzij anders vermeld, gelden de volgende specificaties voor een 3300 XL 8 mm Proximitor-sensor, verlengkabel en 8 mm-sonde tussen +18˚C en +27˚C (+64˚F tot +80˚F) op een maximale hoogte van 2000 meter, met een voeding van -24 Vdc, een belasting van 10 kΩ, een AISI 4140 stalen doel en een sonde met een tussenruimte van 1,27 mm (50 mils). Prestatiekenmerken gelden voor systemen die uitsluitend bestaan ​​uit 3300 XL 8 mm componenten.

1. Montageklemmen moeten apart worden besteld voor 330140, 330141, 330197 en 330198.

2. 5-metersondes zijn uitsluitend ontworpen voor gebruik met de 5 meter Proximitor-sensor.

3. Het combineren van XL- en niet-XL 3300-serie 5 mm en 8 mm systeemcomponenten beperkt de systeemprestaties tot de specificaties voor het niet-XL 3300 5 mm en 8 mm transducersysteem.

4. 3300 XL 8 mm componenten zijn zowel elektrisch als fysiek uitwisselbaar met niet-XL 3300 5 mm en 8 mm componenten. Hoewel de verpakking van de 3300 XL Proximitor Sensor verschilt van die van zijn voorganger, past het ontwerp in hetzelfde 4-gatmontagepatroon bij gebruik met de 4-gatmontagebasis, en past het binnen dezelfde montageruimtespecificaties (wanneer de minimaal toegestane buigradius van de kabel in acht wordt genomen).

5. De aluminium klembeugel is een montagebeugel zonder schroefdraad, ontworpen voor gebruik met de sondes met gladde behuizing (330140, 330141, 330197 en 330198). Nadat u de sonde op een afstand hebt geplaatst, draait u de klembeugel vast door de schroeven vast te draaien. De montageschroeven hebben voorgeboorde gaten voor veiligheidsdraad.

6. Bently Nevada raadt de montagebeugel met fenolschroefdraad aan als uw toepassing extra elektrische isolatie van de montagelocatie vereist (zoals op sommige lagerlocaties van generatoren en elektrische motoren). De optie -01 bevat twee 10-24 UNC-2A-montageschroeven. De optie -04 bevat twee M5 x 0.8- 6g montageschroeven. De montageschroeven hebben voorgeboorde gaten voor veiligheidsdraad.
