Allen Bradley 1756-IB16 1756-OB16E 1756-IF8 1756-OF8 1756-IA16 1756-OF4 ControlLogix analoog-digitale I/O-modules

De Allen-Bradley 1756 ControlLogix® I/O-modulefamilie, inclusief digitale en analoge opties zoals de 1756-IB16, 1756-OB16E, 1756-IA16, 1756-OF4, 1756-IF8 en 1756-OF8, is ontworpen voor naadloze integratie binnen de Logix5000-architectuur. Deze op chassis gebaseerde modules bieden hoogwaardige aan/uit-detectie, aansturing en nauwkeurige analoge signaalverwerking in één enkel, schaalbaar platform.
Over digitale I/O-modules ControlLogix-modules worden gemonteerd in een ControlLogix-chassis en vereisen een verwijderbaar klemmenblok (RTB) of een Bulletin 1492-bedradingsinterfacemodule (IFM) om alle veldbedrading aan te sluiten.
We hebben nieuwe Allen-Bradley 1756 digitale en analoge I/O-modules op voorraad. Alle units zijn origineel, in de fabriek verzegeld en met 1 jaar garantie. Als u vervanging nodig heeft voor een bestaand systeem of onderdelen voor een nieuw systeem, kunnen wij u helpen de compatibiliteit en configuratie vóór verzending te verifiëren.

Korte technische opmerkingen:

• Filter & Vergrendeling: Voor 1756-IB16/IA16 kunt u de ingangsfiltertijd (Debounce) in de software aanpassen om veldcontactruis te elimineren.
• Elektronische zekering: 1756-OB16E schakelt automatisch uit en vergrendelt een fout in de software tijdens een kortsluiting. Je moet hem resetten via Studio 5000 nadat je de draad hebt bevestigd.

• Mondiale afstemming van normen:Volledig gecertificeerd onder c-UL-us, CE, RCM en KC, waardoor naleving van strikte industriële controleapparatuur, veiligheids- en elektromagnetische compatibiliteitsvoorschriften wereldwijd wordt gegarandeerd.
• Hoogwaardige elektrische isolatie:Beschikt over robuuste backplane-naar-I/O-isolatie (getest tot 1200 V AC of 2500 V DC), waardoor de kernprocessorlogica wordt beschermd tegen spanningspieken aan de veldzijde en elektrische ruis.
• Geavanceerde diagnostiek en bescherming:Digitale modules bevatten gespecialiseerde functies zoals elektronische zekeringen (bijv. 1756-OB16E) om schade door overstroom te voorkomen, terwijl analoge modules een hoge 16-bits resolutie leveren met geïntegreerde detectie van open/kortsluiting.
• Beperking voor gevaarlijke stoffen:100% compatibel met EU RoHS (Richtlijn 2011/65/EU en 2015/863/EU) en REACH (EG 1907/2006), waarbij lood, kwik, cadmium en andere SVHC's (zeer zorgwekkende stoffen) strikt worden geëlimineerd of beperkt.
• Verlengde levenscyclusduurzaamheid:Hoge MTBF-classificaties (Mean Time Between Failures) en extreme fysieke veerkracht (bestand tegen een operationele schok van 30 g) zorgen voor tientallen jaren gebruik. Verkrijgbaar met conforme coating ("K"-versies) om de levensduur in zware, corrosieve omgevingen te verlengen.

De 1756-OF8 en 1756-OF8K zijn identiek in alle elektrische specificaties, kanaaldefinities, resolutie en softwareconfiguratie; hun enige en meest fundamentele fysieke verschil ligt in het achtervoegsel "K", wat staat voor conforme coating.
Wanneer moet u 1756-OF8 selecteren:

Als de schakelkast wordt geïnstalleerd in een standaard centrale controlekamer of elektrische ruimte die klimaatgecontroleerd is (met constante temperatuur en vochtigheid), uitgerust met centrale HVAC en uitgerust met luchtfiltratiesystemen, is de standaardmodule volledig in staat om decennialang betrouwbaar te functioneren. Deze optie voldoet aan de milieunormen van ISA-71.04 Klasse G1 (mild), waardoor extra budget voor geavanceerde coating overbodig is.
Wanneer moet u 1756-OF8K selecteren:
Als de schakelkast direct op de fabrieksvloer wordt ingezet, in ongeventileerde buitenruimtes, omgevingen met een hoog zoutgehalte/zoutnevel aan de kust, ondergrondse pompstations met een hoge luchtvochtigheid of zware industriële locaties met atmosferische verontreinigingen (zoals chemische verwerking, afvalwaterzuivering of afvalenergiecentrales), is de 1756-OF8K verplicht. Deze module is voorzien van een in de fabriek aangebrachte conforme coating die als fysiek schild fungeert en de uiterst nauwkeurige analoge circuits beschermt tegen hardwareschade, vochtcondensatie en corrosieve gassen om te voldoen aan de vereisten van ISA-71.04 Klasse G2 (matig) / Klasse G3 (hard).



Belangrijkste specificaties (1756-IF8)

• Kanalen: 8 single-ended of 4 differentiële ingangen (afzonderlijk configureerbaar).
• Signaalbereiken: +/-10V, 0 tot 10V, 0 tot 5V, 1 tot 5V, 0 tot 20mA, 4 tot 20mA.
• Resolutie: 16 bits (spanning: 320 microV/bit, stroom: 0,64 microA/bit).
• Ingangsimpedantie: spanning > 1 MOhm, stroom=249 ohm.
• Backplane-stroom: 150 mA bij 5,1 V DC en 120 mA bij 24 V DC.
• Vermogensdissipatie: 3,65 W.
• Modulefout (bij 25 graden Celsius): spanning<= 0.05% of range, Current <= 0.15% of range.
• Isolatie: 250 V continu (ingangen naar backplane), geen kanaal-naar-kanaal-isolatie.
• Eindblokken (RTB): 1756-TBCH of 1756-TBS6H.

De onderstaande tabel geeft een uitgebreid hardware-overzicht van de digitale en analoge I/O-modules uit de 1756-serie, met details over circuittypen, kanaalconfiguraties en resolutiekarakteristieken.

Productafbeelding	Modelnummer	Serie/Type	Richting	Spanning en circuittype	Kanalen/punten	Actie
	1756-IB16	ControlLogix digitale ingangsmodule	Ik=Invoer	B=24V DC zinken/bronnen	16 punten (1 groep van 16)	Informeer nu!
	1756-IA16	ControlLogix digitale ingangsmodule	Ik=Invoer	Een=120V AC standaardpoort	16 punten (4 groepen van 4)	Informeer nu!
	1756-OB16E	ControlLogix digitale uitgangsmodule	O=Uitvoer	B=24V DC-inkoop	16 punten (1 groep van 16)	Informeer nu!

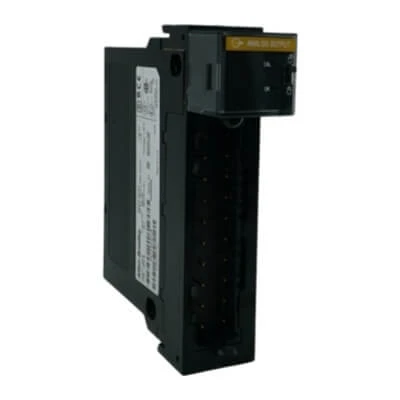

	1756-OF4	ControlLogix analoge uitgangsmodule	O=Uitvoer	F=Spanning/stroom Niet-geïsoleerd	4 kanalen (individueel configureerbaar)	Informeer nu!
	1756-IF8	ControlLogix analoge ingangsmodule	Ik=Invoer	F=Spanning/stroom Niet-geïsoleerd	8 Single-ended, 4 differentiëlen of 2 hogesnelheidsdifferentiëlen	Informeer nu!
	1756-OF8	ControlLogix analoge uitgangsmodule	O=Uitvoer	F=Spanning/stroom Niet-geïsoleerd	8 kanalen (afzonderlijk configureerbaar)	Informeer nu!

Technische opmerkingen:De I/O-modules uit de 1756-serie verbruiken 100–250 mA bij 5,1 V DC en 2–120 mA bij 24 V DC (210 mA voor 1756-OF4), en bieden 16-punts digitale paden (24 V DC/120V AC) of 4/8-kanaals niet-geïsoleerde analoge in-/uitgangen met een resolutie van 15/16-bit.

Opmerkingen:Uitgebreide 1756-ingangsmodules bieden 16/32-punts digitale paden (24V/125V DC, 120V AC), snelle encoderfeedback en 6/8-kanaals geïsoleerde of HART-analoge ingangen met 16-bits resolutie, die 125-700 mA verbruiken bij 5,1 V DC.

Opmerkingen:Uitgebreide 1756 uitgangsmodules zijn voorzien van 16/32-punts sourcing, 120/240V AC triac of geïsoleerde relaispaden, naast 6/8-kanaals geïsoleerde of HART analoge uitgangen met een resolutie van 13-15 bit, en trekken tot 150-400 mA bij 5,1 V DC.

Belangrijke technische afhaalpunten:

• In-Rack Evolution (+K / +XT): Geen herbedrading, geen codewijzigingen, pure plug-and-play-vervanging van de vormfactor.
• Migratie tussen generaties (5069-serie): Volledige mechanische en terminale generatie-ontkoppeling. Vereist nieuwe bedrading van het paneel en reconstructie van de Studio 5000 I/O-structuur.

Effectieve systeemintegratie is afhankelijk van deze parameters:De vermogensdissipatie van de module bepaalt de actieve BTU/uur thermische afwijzing die nodig is voor de dimensionering van de klimaatregeling in de kast, terwijl de Backplane Current Loading het cumulatieve milliampèreverbruik op de 5,1 V DC en 24 V DC chassisstroomrails definieert om overbelasting van de voedingsbus te voorkomen.

Modulevermogensdissipatie (thermische afstoting)

• 1756-IA16: 4,9 W bij 60 graden maximale thermische belasting van de behuizing.

• 1756-OB16E: 4,1 W bij 60 graden maximale thermische belasting van de behuizing.

• 1756-IF8: 2,3 W (spanningsmodus) / 3,2 W (stroommodus) maximale thermische belasting van de behuizing.

• 1756-OF4: 2,9 W (spanningsmodus) / 3,9 W (stroommodus) maximale thermische belasting van de behuizing.

• 1756-OF8: 3,1 W (spanningsmodus) / 4,6 W (stroommodus) maximale thermische belasting van de behuizing.

• 1756-IB16: 1,0 W bij 60 graden maximale thermische belasting van de behuizing.

Backplane-stroombelasting (stroomverbruik)

• Voorbeeld voor een typische configuratie:

• 1756-IB16: 100 mA bij 5,1 V DC / 3 mA bij 24 V DC

• 1756-IA16: 125 mA bij 5,1 V DC / 2 mA bij 24 V DC

• 1756-OB16E: 250 mA bij 5,1 V DC / 3,3 mA bij 24 V DC

• 1756-IF8: 150 mA bij 5,1 V DC / 120 mA bij 24 V DC

De signaalvoortplantingsvertraging over het ControlLogix-platform bestaat uit twee opeenvolgende operationele fasen: hardware-overgangsvertraging en softwarefilterconfiguraties.

Uitsplitsing digitale I/O-respons

• Digitale ingangen (DC/AC): De totale responstijd is de som van een vaste hardwarevertraging en een door de gebruiker te configureren software debouncefilter (Input Filter Time). 24V DC-modules werken snel (1 ms inschakelen / 4 ms uitschakelen), terwijl 120V AC-modules langere perioden nodig hebben (10 ms inschakelen / 20 ms uitschakelen) om AC-nuldoorgangsrectificatie en optocoupler-afvlakking mogelijk te maken.
• Digitale uitgangen: Vertrouw volledig op solid-state schakelcomponenten (transistors/triacs), wat asymmetrische hardware-uitvoeringssnelheden oplevert. Sourcing DC-uitgangen schakelen binnen 1 ms (inschakelen) en 2 ms (uitschakelen), terwijl elektronische kortsluitbeveiligingscircuits binnen microseconden onafhankelijk uitschakelen.

Analoge I/O-afwikkel- en conversietijden

• Analoge ingangen: De responstijd wordt expliciet bepaald door de door de gebruiker geconfigureerde notchfrequentie van het digitale filter (bijv. 10 Hz, 50 Hz, 60 Hz of 250 Hz). De totale stapresponstijd komt rechtstreeks overeen met de filterperiode; Een standaard lijnruisonderdrukkingsfilter van 60 Hz introduceert bijvoorbeeld een deterministische verwerkingsvertraging van 16,67 ms.
• Analoge uitgangen: geregeld door conversiesnelheden van digitaal naar analoog converter (DAC) en overdrachtsintervallen op de backplane. De module bereikt een stapsgewijze verandering van 95% op volledige schaal binnen < 1 ms voor spanningsrails, die zich uitstrekt tot 2 ms onder maximale inductieve veldlusbelasting in huidige modi.

In het onderliggende integratie-ecosysteem van Rockwell Automation is de 1756 ControlLogix I/O-module niet louter een signaalklemmenblok, maar wordt hij gedefinieerd als een Intelligent Field Edge Gateway. Het neemt een strategische, overbruggende positie in binnen de algehele besturingstopologie.

Chassis en ControlBus fysieke architectuur

• 1756 rek (1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A15):4 tot 15 slots beschikbaar. Geïntegreerde ControlBus asynchrone backplane-bus voor zeer deterministische peer-to-peer-gegevens die tussen kaarten worden gecascadeerd.
• Systeemvoeding (1756-PA72, 1756-PB72 / 1756-PA75, 1756-PB75):Ondersteunt 120/240V AC of 24V DC ingangsspanning. Biedt vier stroomrails om externe ingangen om te zetten naar backplane-standaard 1,2 V, 3,3 V, 5,1 V en 24 V DC, met een maximale uitgangsstroom van 13 A.
• Netwerkbrug (1756-EN2T, 1756-EN3TR, 1756-EN4TR):EtherNet/IP industriële Ethernet-interface. Ondersteunt fouttolerante topologieën op apparaatniveau-ringnetwerk (DLR) met één of twee poorten, waardoor een naadloze conversie met hoge bandbreedte mogelijk is tussen ControlBus-backplanegegevens en industriële netwerken.
• Digitale I/O-kaarten (1756-IB16, 1756-IA16, 1756-OB16E):Voorzien van ingebouwde opto-isolatie. De 1756-OB16E ondersteunt elektronische kortsluitzekeringsdiagnostiek op kanaalniveau.
• Analoge I/O-kaarten (1756-IF8, 1756-OF4, 1756-OF8):Integreert A/D- en D/A-converters met hoge resolutie. Ondersteunt onafhankelijke lokale uitvoering van bereikschaling op kanaalniveau, conversie van technische eenheden en digitale notch-filtering zonder CPU-bronnen van de hoofdcontroller te verbruiken.

Integratiecommunicatie en datastroomtopologie

Externe invoermodules aangesloten via een ControlNet-netwerk---ControlNet asynchrone timingmechanica

Gegevenslevering via een gepland ControlNet-netwerk is afhankelijk van twee onafhankelijke, asynchrone cycli: lokaal chassis RTS (Real-Time Sampling) en netwerk RPI (Requested Packet Interval) bandbreedtereservering.

• RPI-functionaliteit: Reserveert expliciet een speciaal transmissieslot op ControlNet, waardoor de externe module wordt gedwongen om gegevens binnen het lokale chassis minstens zo vaak te multicasten als de opgegeven RPI-waarde.
• Best-Case latentiescenario: De module activeert een RTS-multicast met nieuwe kanaalgegevens onmiddellijk voordat het gereserveerde netwerkslot wordt geopend, wat resulteert in een netwerktransitvertraging van bijna nul.
• Worst-Case Latency Scenario: De RTS-multicast vindt plaats onmiddellijk nadat het gereserveerde netwerkslot is gesloten. Bijgewerkte kanaalgegevens worden gebufferd en uitgesteld tot het volgende geplande netwerktransmissieslot.

Externe uitgangsmodules aangesloten via een ControlNet-netwerk---ControlNet asynchrone commandoleveringsmechanica

Externe uitvoerverwerking introduceert een downstream latentiepatroon waarbij controllergestuurde uitvoering asynchroon werkt vanuit de geplande ControlNet RPI (Requested Packet Interval) netwerktoewijzing.

• Reservering van netwerkslots: De aangewezen RPI-waarde forceert een gegarandeerd leveringsvenster in de deterministische ControlNet-stroom, waardoor stroomafwaartse opdrachtpakketten de externe hardware-architectuur binnen het opgegeven interval bereiken.
• Optimale commandolevering (best-case): De controller werkt het uitvoerregister bij en geeft het vrij onmiddellijk voordat het gereserveerde netwerkslot wordt geopend. Het nieuwe controlecommando gaat onmiddellijk door het netwerk, wat resulteert in een onmiddellijke fysieke module-update.
• Verouderde opdrachtlatentie (in het slechtste geval): de uitvoering van de logica van de controller wordt voltooid en schrijft naar de netwerkbuffer onmiddellijk nadat het gereserveerde slot is gesloten. Het nieuw berekende uitvoercommando wordt opgesloten in de brug en moet wachten tot het volgende geplande netwerkinterval voordat het de veldterminals bereikt.

Problemen oplossen 1756 I/O-modules zijn afhankelijk van de gecoördineerde koppeling tussen hardware-LED-indicatoren en controllertags. Door gebruik te maken van het Removable Terminal Block (RTB) om de veldbedrading fysiek te isoleren van de module, en door gebruik te maken van functies zoals Removal and Insertion Under Power (RIUP) en het elektronisch resetten van zekeringen, kunnen ingenieurs nauwkeurige foutisolatie en gesloten systeemherstel realiseren zonder de continue procesactiviteiten te onderbreken.

OK LED Hardwarecontrole

• Continu rood:Fatale interne hardwarefout (bijvoorbeeld intern geheugen of ASIC-component beschadigd op een 1756-IF8). Actie: Vervang de module.
• Knipperend groen:Zelfdiagnose geslaagd, maar geen verbinding tot stand gebracht met de eigenaar-controller (bijv. 1756-L83E). Actie: Controleer de instellingen voor slotconfiguratie, elektronische sleuteling en Requested Packet Interval (RPI) in Studio 5000.

Fysieke foutisolatie via RTB

Ontkoppel de lokale bedrading elektrisch door het verwijderbare aansluitblok (RTB) van het voorste chassis van de actieve module te verwijderen.

Let op de specifieke kanaalindicator-LED (bijv. CH0 op een 1756-IB16D):

• Als de rode fout-LED uitgaat terwijl de RTB is verwijderd, is de fout extern (lokale bedrading, sensor of actuator).
• Als de rode fout-LED blijft branden terwijl de RTB is verwijderd, is de fout intern (beschadigd modulecircuit).

Uitgangsfout oplossen en hot-swapping

• Elektronische zekering resetten:Wanneer er kortsluiting optreedt op een 1756-OB16E, wordt het kanaal uitgeschakeld.
• RIUP (verwijderen en inbrengen onder stroom):Als hardwareschade wordt bevestigd, trekt u de module direct uit het actieve 1756-A10-chassis onder spanning. Plaats een identieke vervangingsmodule; de controller downloadt automatisch de exacte configuratie via de backplane.

We hebben de volgende 1756 I/O-modules op voorraad (nieuw, in de fabriek verzegeld):

• 1756-IB16, 1756-IA16,1756-IF8,1756-IB32, 1756-IA16I, 1756-IH16I, 1756-M02AE, 1756-IF6I, 1756-IF8H
• 1756-OB16E, 1756-OF4, 1756-OF8, 1756-OB32, 1756-OA16, 1756-OW16I, 1756-OF6CI, 1756-OF6VI, 1756-OF8H

Alle eenheden omvatten:

• Originele Allen-Bradley-verpakking
• Duidelijk productstatusrapport (datumcode, firmwareversie indien beschikbaar)
• 1 jaar garantie

Doorlooptijd: verwerking op dezelfde dag voor artikelen die op voorraad zijn. Verzending via DHL, UPS of FedEx.
